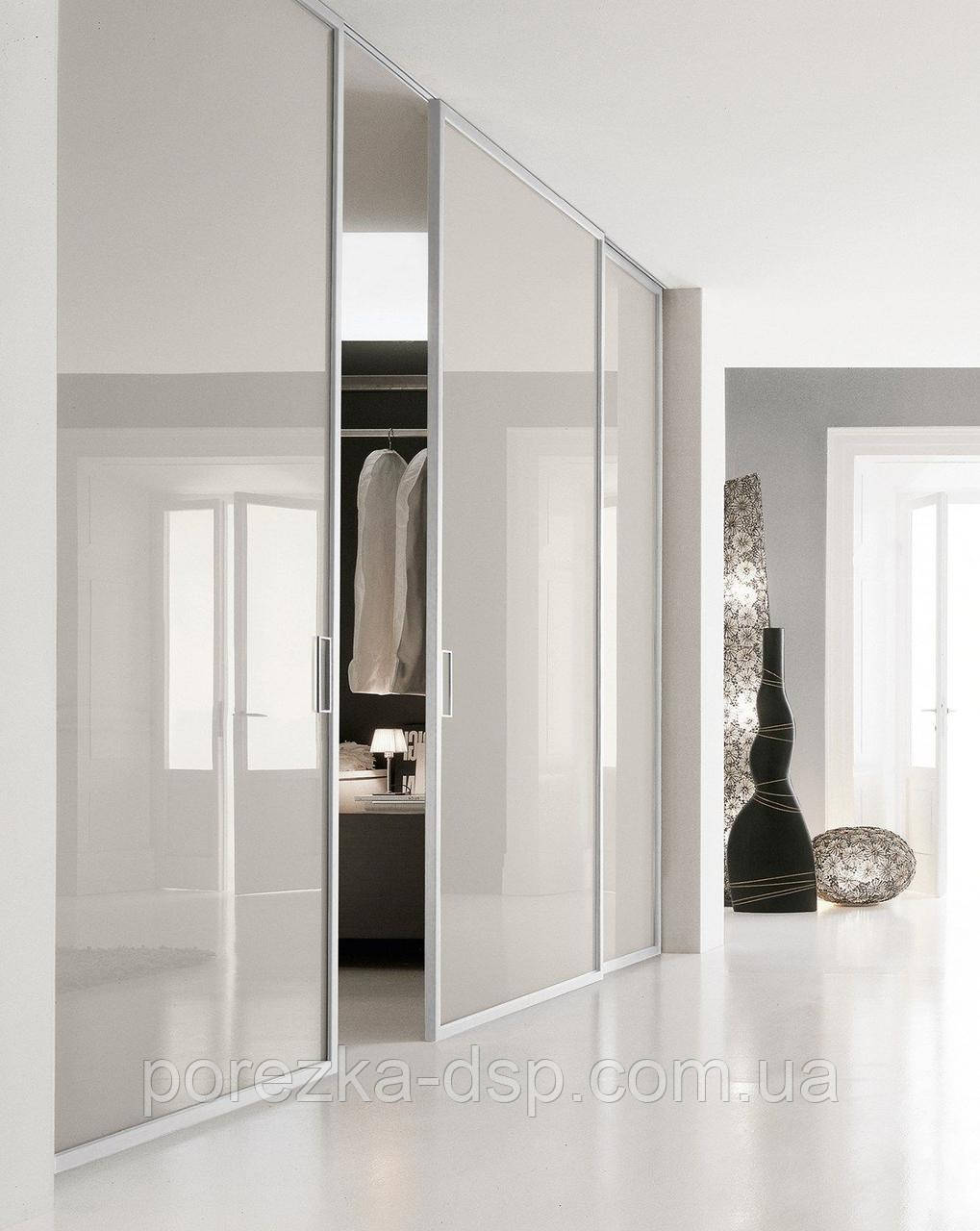

Інструкція по самостійній установці розсувних дверей

 Установка своїми руками - це просто!

Для монтажу вам знадобляться:
1) Рівень
2) Викрутка хрестова
3) Шестигранник №4
4) Свердло 5мм
5) Двосторонній скотч
6) Комплект кріплення в бетон (якщо стеля з бетонного перекриття)
7) Комплект кріплення у гіпсокартон (якщо стеля з гіпсокартону)
8) Комплект кріплення для ДСП (якщо це шафа)

Монтаж дверей-купе своїми руками

Монтаж верхньої направляючої

1) Попередньо приміряйте верхню напрямну в передбачуване місце установки. Якщо є необхідність, то обріжте профіль розмір отвору. Це можна зробити звичайною ножівкою по металу.

2) Просвердліть монтажні отвори свердлом по металу 5 мм з кроком в межах 500-700 мм:

Для монтажу верхньої направляючої в бетонну стелю вам потрібно:

Перфоратор
Свердла для перфоратора 6 мм
Дюбель 6х40 + саморіз

Для монтажу верхньої направляючої в гіпсокартонний стеля вам потрібно:

Дриль або шуруповерт
Свердло 10 мм
- Дюбелі для гіпсокартону + саморізи

3) Встановіть напрямну у проріз, позначте олівцем місця для свердління
отворів в стелі.
4) В намічених точках на стелі просвердлите отвори під дюбель.
5) Встановіть напрямну в отвір і закрутіть гвинти в дюбеля.

Важливо! В даній розсувною системою верхня напрямна не несе навантаження,
все навантаження припадає на нижню напрямну.

Монтаж нижньої направляючої

Попередньо кладемо нижню напрямну в отвір на підлогу, приблизно в те місце де вона повинна бути встановлена, але не закріплюємо її. Якщо є необхідність, то обріжте профіль розмір отвору. Це можна зробити звичайною ножівкою по металу.
2) Потрібно відрегулювати вертикаль, для чого встановлюється одна з дверей.
Заводимо верхні ролики (А) в струмок верхньої направляючої і піднявши нижні ролики (В) заводимо їх в струмок нижньої направляючої.
3) За рівнем добиваємося строго вертикального розташування дверей зрушуючи нижню напрямну всередину або назовні.
4) Відзначаємо олівцем на підлозі мітки для встановлення напрямної.
5) Виймаємо двері з напрямних і відставляємо в сторону.

Увага! Якщо у вас підлоги не за рівнем, і є ймовірність, що двері будуть скочуватися, то перед монтажем нижньої направляючої до підлоги, встановіть струмочки нижньої направляючої металеві пружинні стопори дверей, які поставляються в комплекті.

Варіант №1 (монтаж на саморізи +дюбеля)

Виробляємо монтаж на саморізи. Для цього нижньої направляючої просвердлюємо отвори діаметром 5 мм, з кроком 500-700 мм
Прикладаємо нижню напрямну до мітках на підлозі і відзначаємо олівцем місця для свердління отворів під дюбелі.
Просвердливши необхідні отвори і встановивши дюбеля, прикручуємо нижню напрямну до підлоги.

Варіант №2

(монтаж на двосторонній скотч)

Приклеюємо монтажний двосторонній скотч на нижню сторону направляючої.
Необхідно акуратно протерти підлогу від пилу і жиру не стираючи мітки олівця.
Знімаємо захисну стрічку зі скотчу. Прикладаємо напрямну до підлоги згідно
міток. Притискаємо напрямну по всій довжині.

Установка дверей-купе в проріз

1) Встановлюємо по черзі дверні полотна. Спочатку першу двері: заводимо верхні
ролики в дальній від нас струмок верхньої направляючої і піднявши нижні ролики
заводимо їх у дальній струмок нижньої направляючої. Потім другі двері встановлюємо
у ближній до нас струмок в тій же послідовності.
2) За допомогою шестикутника №4, регулюємо гвинти нижніх роликів, домагаючись прилягання дверей до стін отвору.

Обертаючи регулювальний болт через отвір у боковому профілі регулюємо підняття або опускання дверей:
Щоб опустити двері вниз - поворот за годинниковою стрілкою
Щоб підняти двері вгору - поворот проти годинникової стрілки

Ну ось і все. Тепер ви знаєте, як встановити розсувні двері!
